细水雾灭火系统是在规定工作压力下，通过细水雾喷头将水雾化为细小水滴，并喷射至保护对象表面或防护空间内，以实现灭火或控火的自动灭火系统。
细水雾灭火系统主要通过冷却降温、窒息稀释、阻隔热辐射和烟气沉降等作用实现灭火或控火。该系统具备用水量少、灭火效率高、环境友好和水渍损失小等特点。
按分配管网中流动介质的工作压力分类，细水雾灭火系统可分为低压细水雾灭火系统、中压细水雾灭火系统和高压细水雾灭火系统。
根据 NFPA 750，低压系统工作压力 P≤12.1 bar（175 psi），中压系统工作压力 12.1 bar（175 psi）＜P＜34.5 bar（500 psi），高压系统工作压力 P≥34.5 bar（500 psi）。相比之下，中国标准规定：低压系统工作压力 P＜1.20 MPa，中压系统工作压力 1.20 MPa≤P＜3.50 MPa，高压系统工作压力 P≥3.50 MPa。总体而言，两者分类方法基本一致，但具体分界值存在细微差异。
低压细水雾灭火系统工作压力较低，适用于部分对喷雾强度和雾化效果要求不特别高的防护对象。
中压细水雾灭火系统兼顾一定的雾化效果和系统经济性，适用于部分工业和民用场所的火灾防护。
高压细水雾灭火系统工作压力较高，工程应用中，设计工作压力为 10 MPa 的系统较为常见。该系统通常具有较好的雾化效果，可形成更细小、更均匀的水滴，灭火和控火性能较强，适用于对灭火效率和水渍损失要求较高的场所。
泵组式细水雾灭火系统采用泵组加压供水，主要由泵组单元、分区控制阀、管网、细水雾喷头及相关控制组件组成。该系统具有连续供水能力，适用于防护区域较大、喷放持续时间要求较高的场所。
按所采用的细水雾喷头型式，泵组式细水雾灭火系统可分为开式细水雾灭火系统和闭式细水雾灭火系统。
开式细水雾灭火系统采用开式细水雾喷头。火灾发生后，火灾报警联动控制系统开启分区控制阀，并启动细水雾泵组，系统向防护区或保护对象内的喷头供水，喷放细水雾【图示1】【视频1】。
开式细水雾灭火系统适用于全淹没应用和局部应用。
【视频1】开式细水雾灭火系统灭火流程

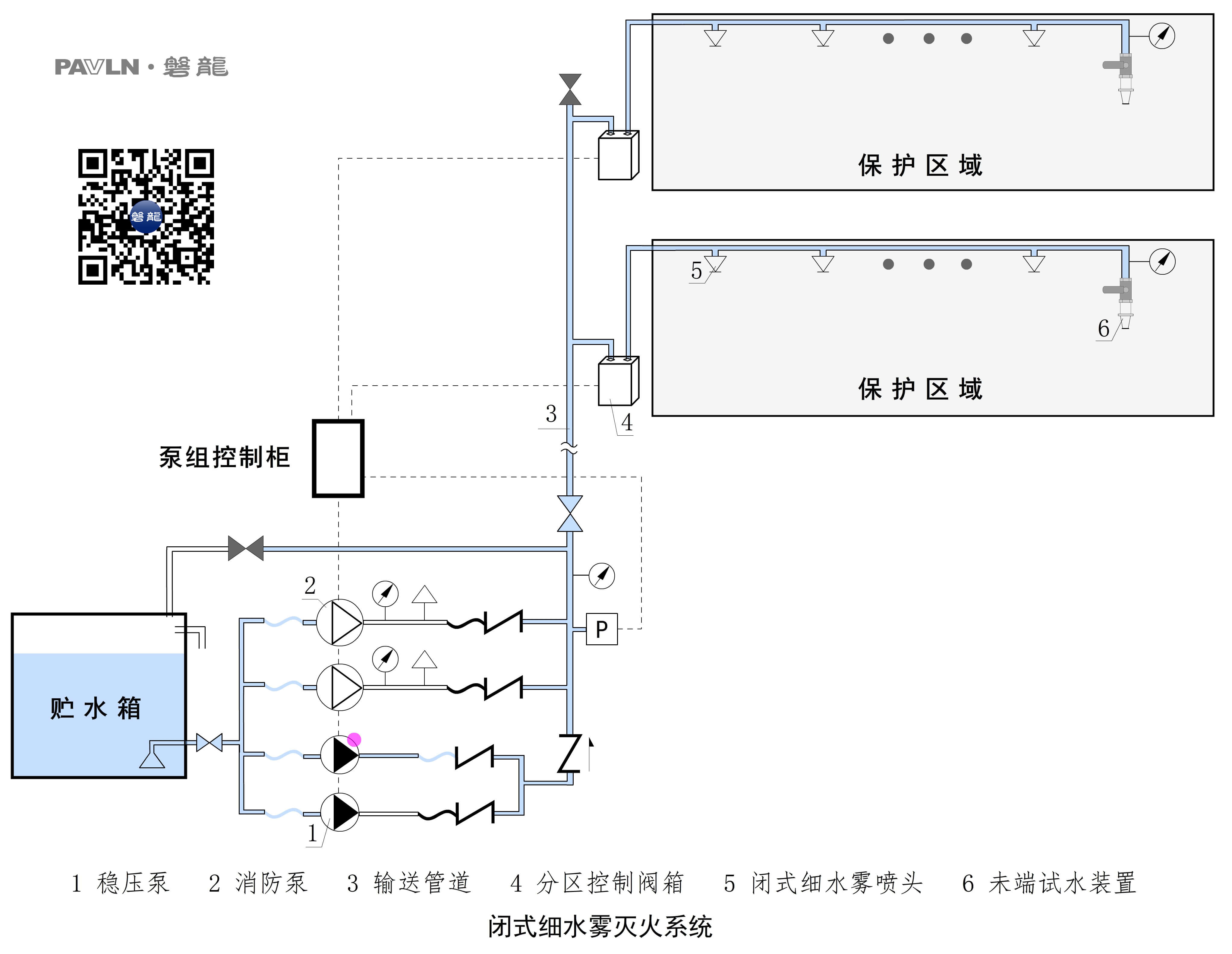

闭式细水雾灭火系统采用闭式细水雾喷头。火灾发生时，闭式细水雾喷头受热动作后开始喷水，流量开关发出水流信号，并按设定逻辑联动启动细水雾泵组【图示2】【视频2】。
根据系统设计要求，闭式细水雾灭火系统可采用湿式系统或预作用系统。
【视频2】闭式细水雾灭火系统灭火流程

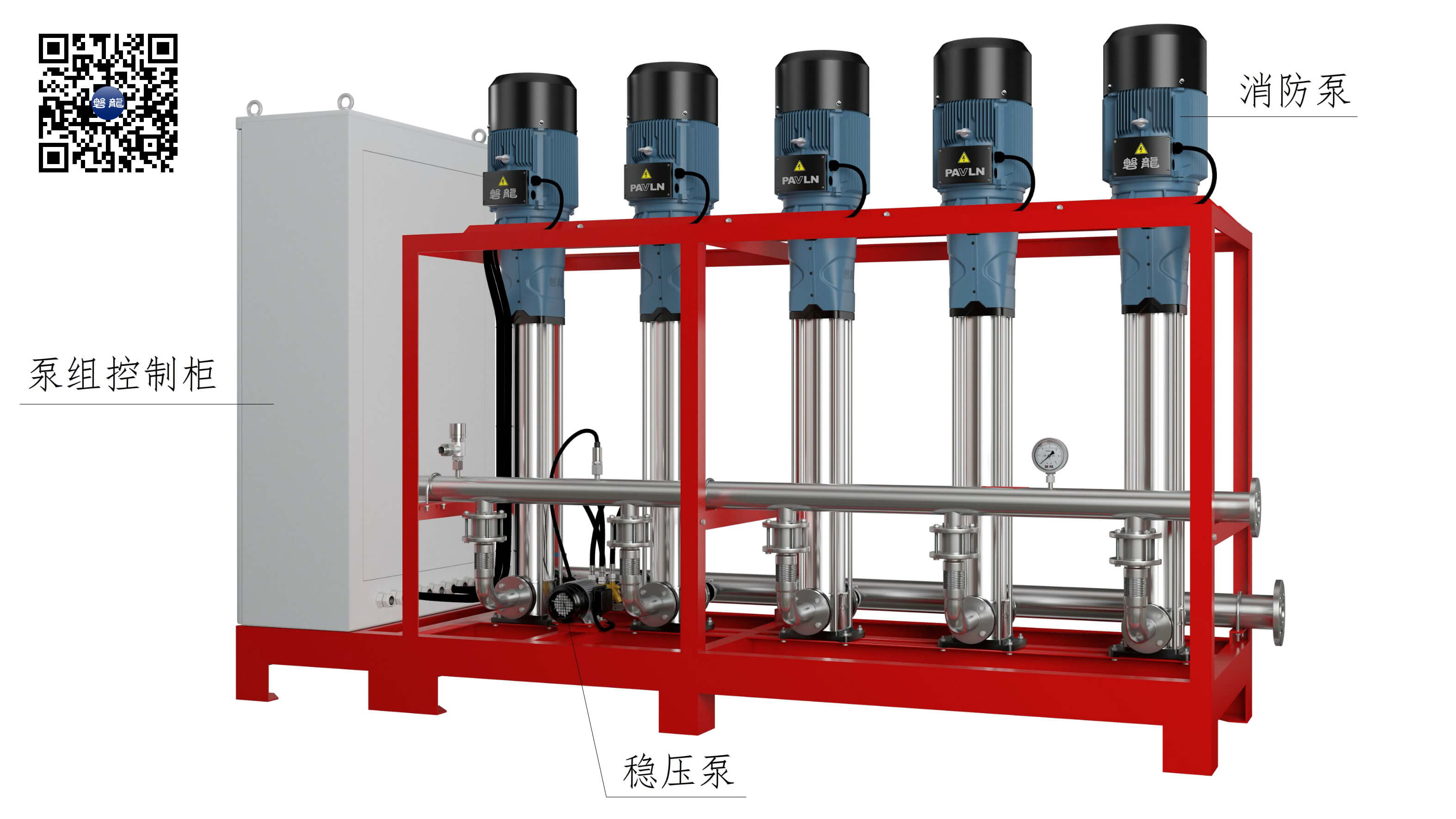

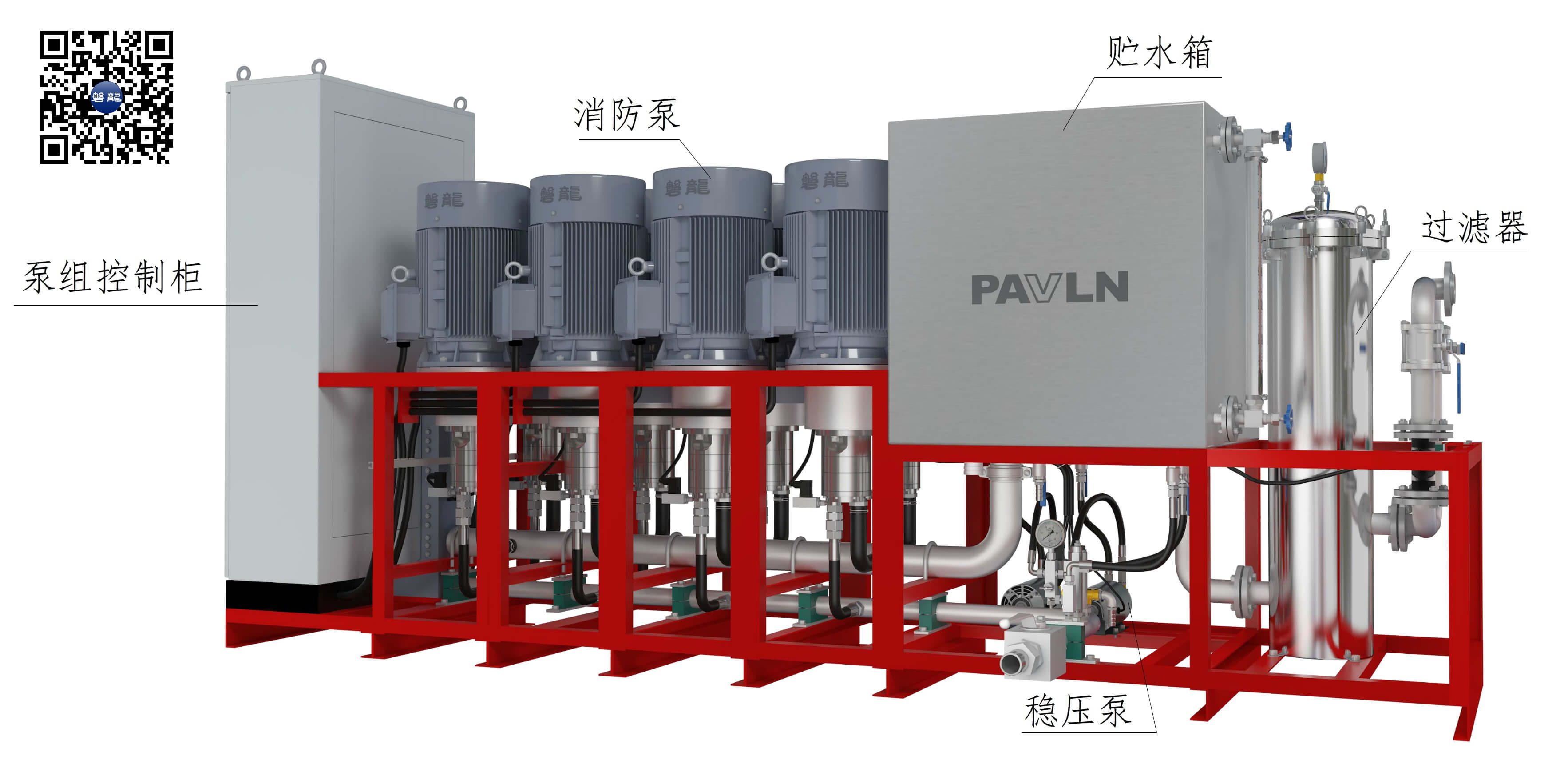

泵组单元包括过滤器、贮水箱、工作泵、稳压泵、泵组控制柜、安全阀、压力监测装置以及泄压调压阀（适用时）等组件【图示3】【图示4】。
在开式细水雾灭火系统中，分区控制阀平时处于关闭状态；当接收到报警联动控制信号后，控制阀开启，水流进入配水管网，信号反馈装置发出动作信号，相应防护区或防护对象内的开式细水雾喷头同时喷放细水雾。

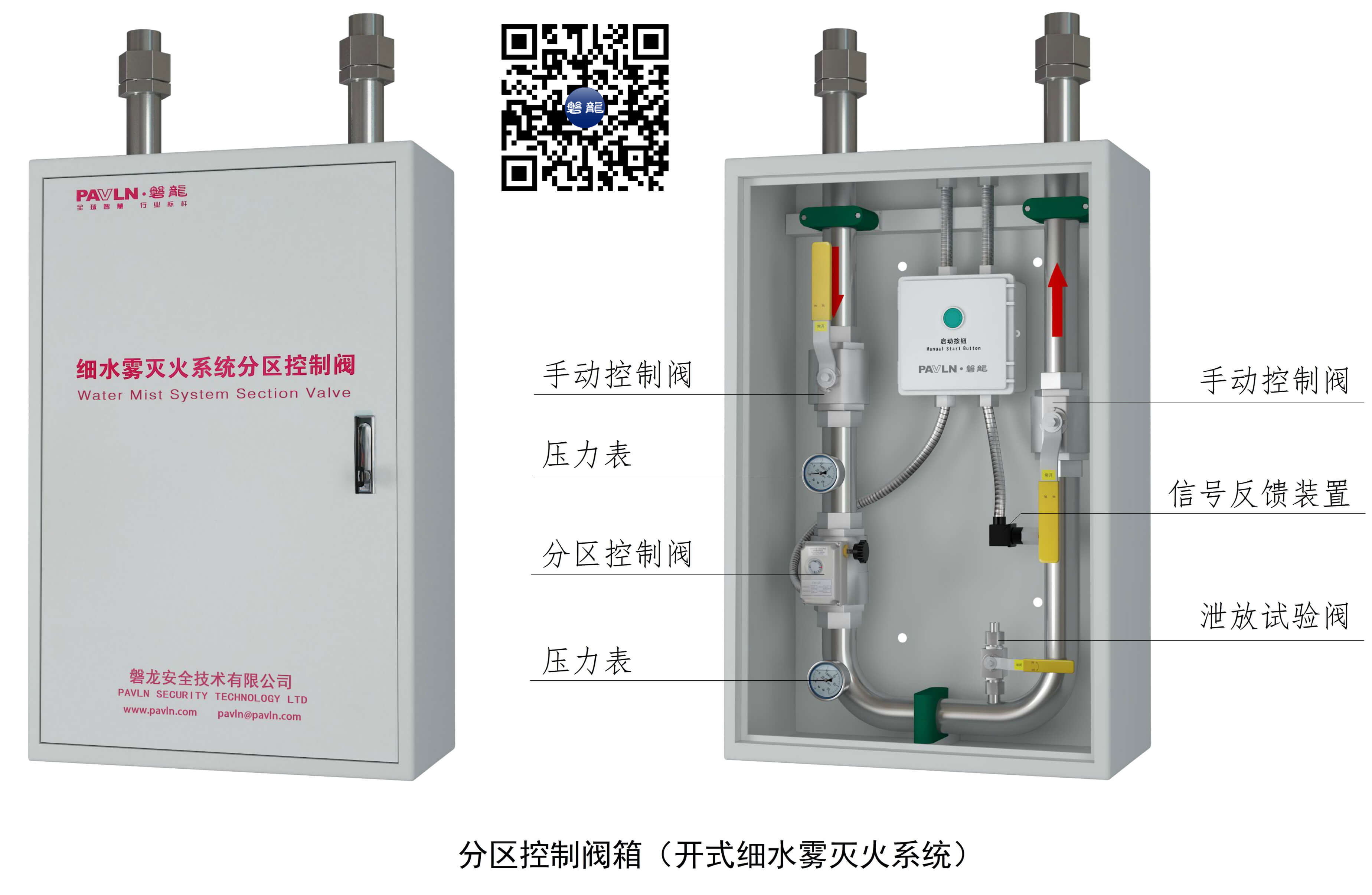

【图示5】中，分区控制阀、压力表、信号反馈装置、泄放试验阀等成套设置于阀箱内。
在闭式细水雾灭火系统中，分区控制阀平时处于常开状态，主要用于检修和隔离；火灾发生时，闭式细水雾喷头受热动作后开始喷水，流量开关发出水流信号，并按设定逻辑联动启动细水雾泵组。

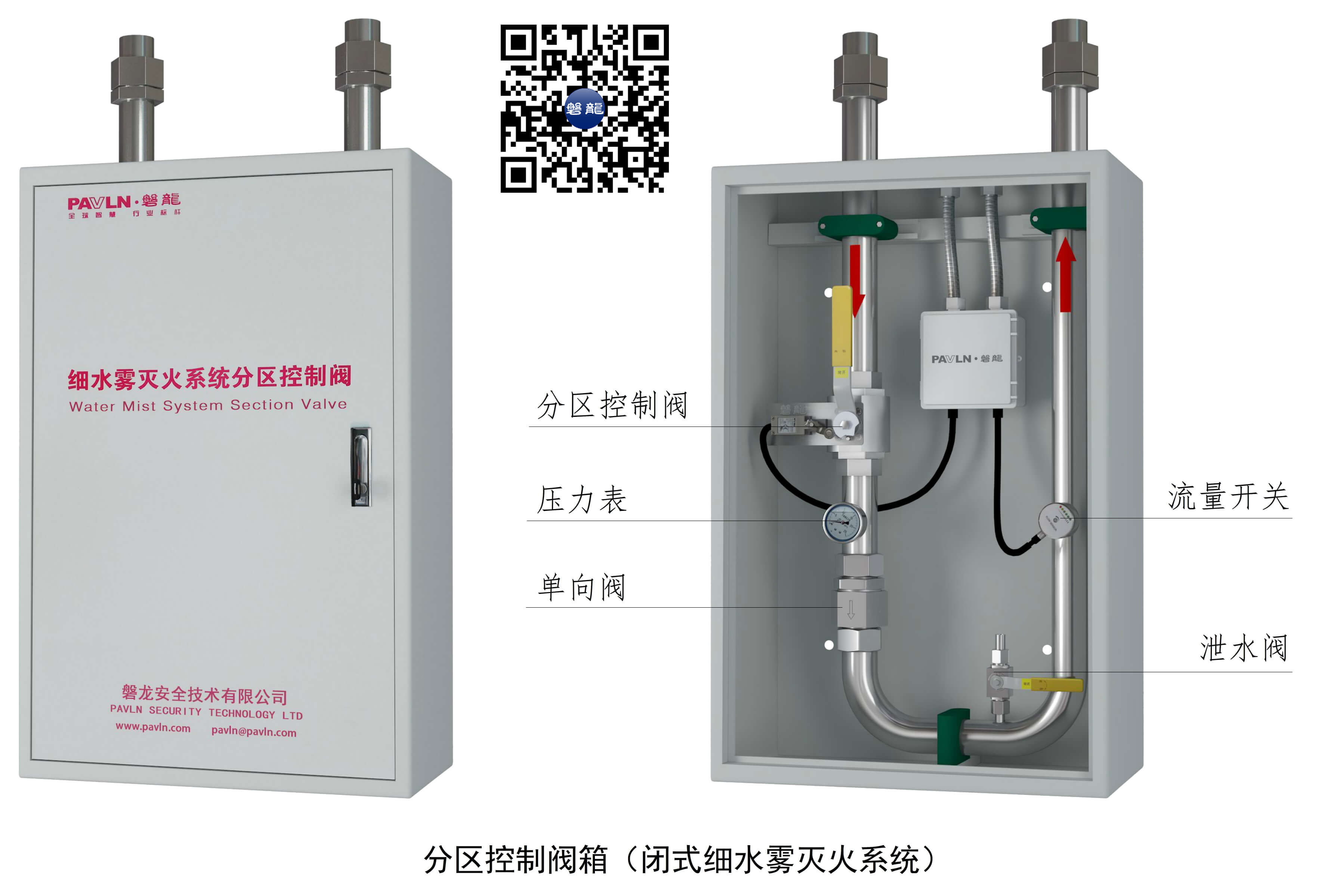

【图示6】中，分区控制阀、流量开关、压力表、泄水阀等成套设置于阀箱内。
在设计工作压力下，细水雾喷头产生并释放细水雾。

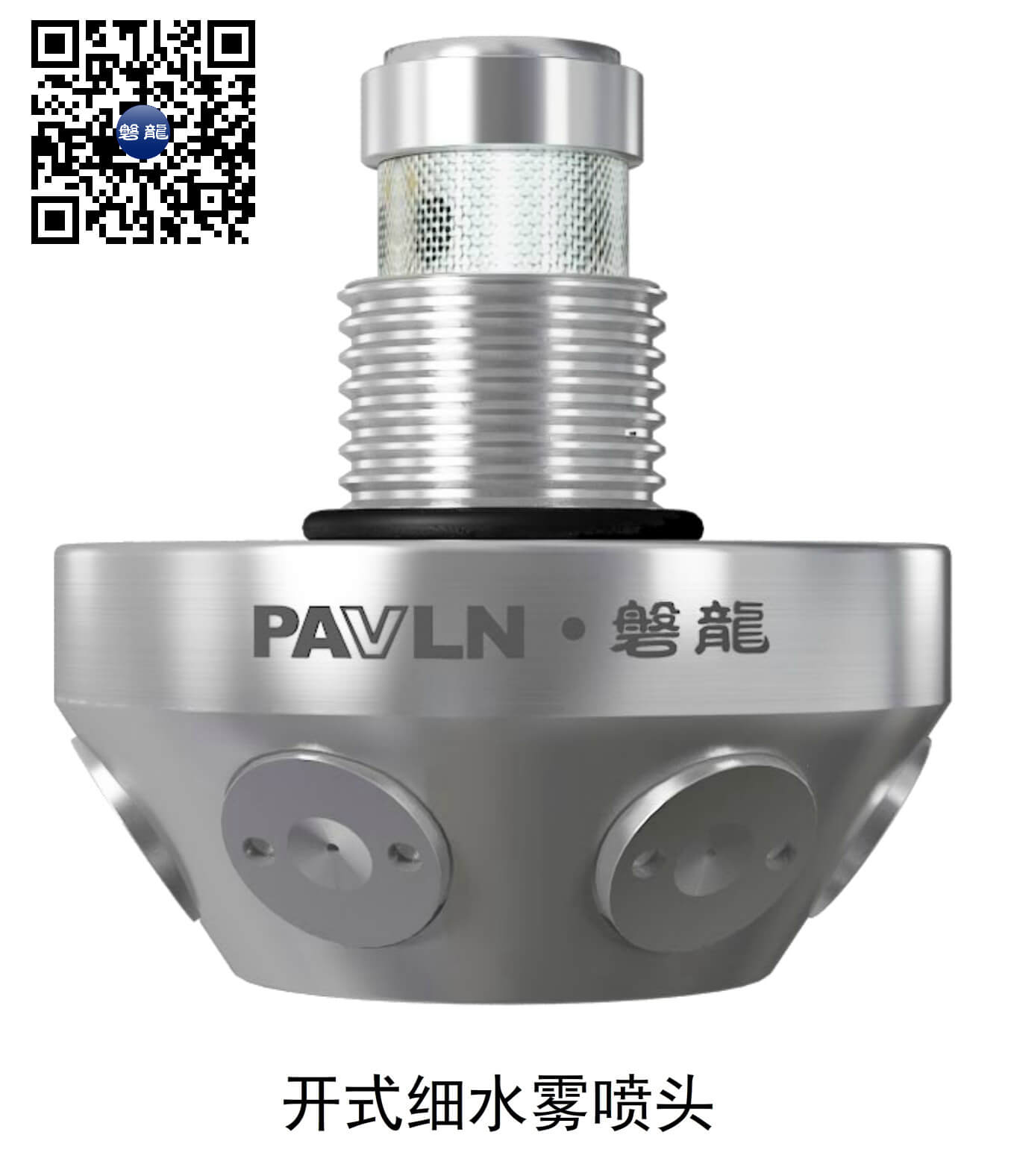

开式细水雾灭火系统采用开式细水雾喷头【图示7】。

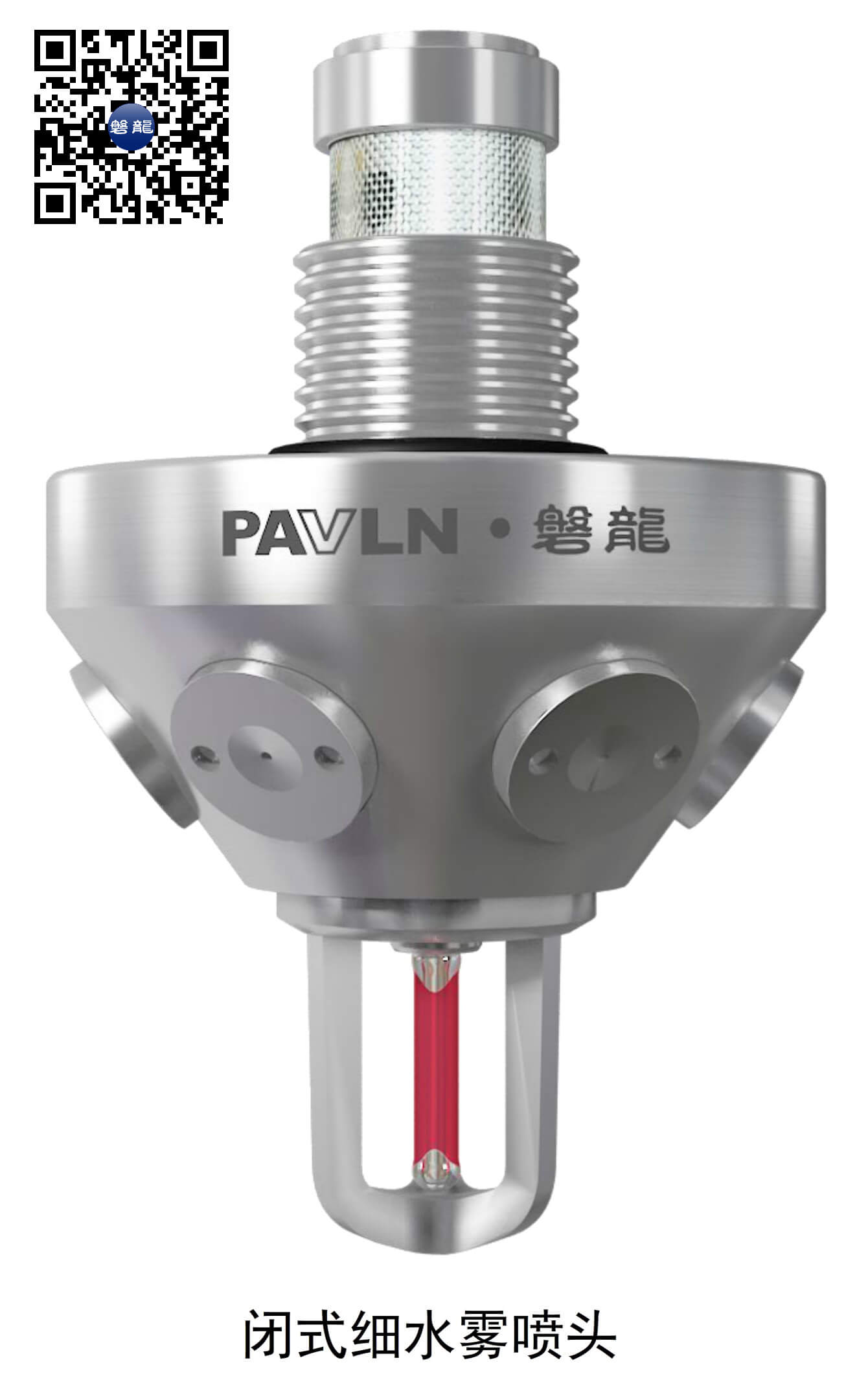

闭式细水雾灭火系统采用闭式细水雾喷头，闭式喷头以感温元件作为启动部件【图示8】。

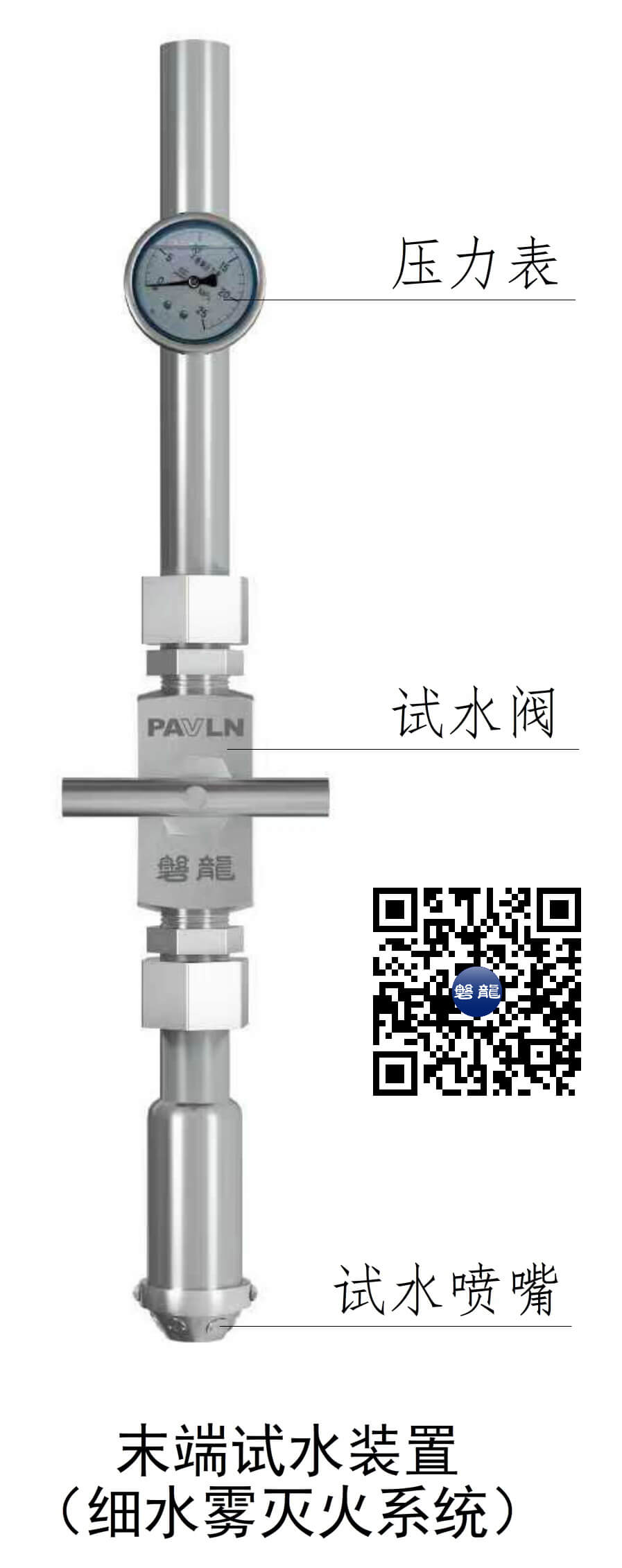

末端试水装置由试水阀、压力表、试水喷嘴等组成【图示9】，通常安装在分区管网末端，用于监测细水雾灭火系统的末端压力，并检验系统启动、报警及联动等功能。试水喷嘴的出口流量系数应与所在分区内最小的喷头流量系数一致。

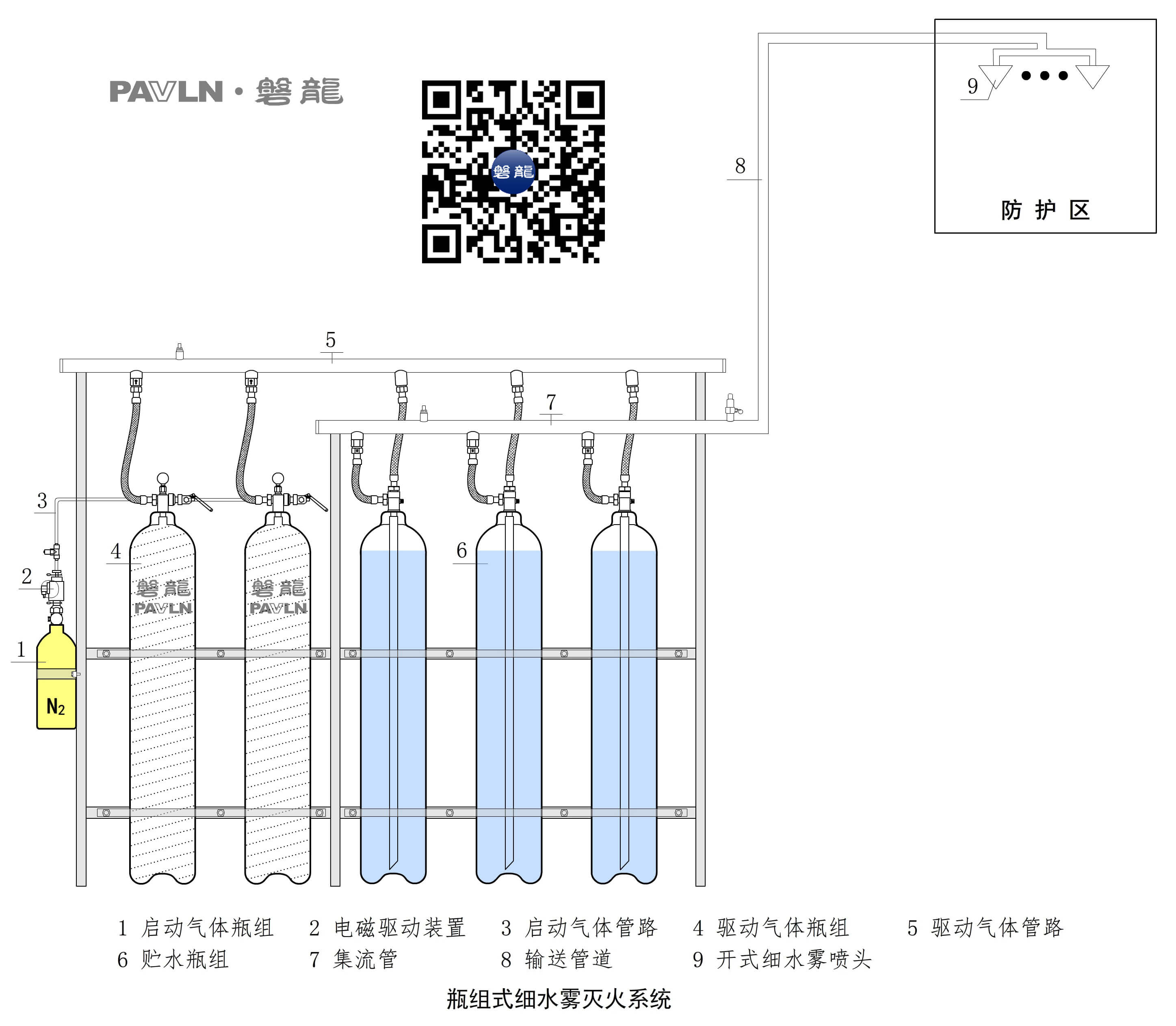

瓶组式细水雾灭火系统主要由贮水瓶组、贮气瓶组、分区控制阀、细水雾喷头和输送管道等组成【图示10】。贮气瓶组用于储存驱动气体，贮水瓶组用于储存灭火用水。火灾发生后，火灾报警联动控制系统开启，驱动气体推动水经管道输送至喷头，并经喷头雾化形成细水雾。
该系统持续供水能力有限，仅适应于开式系统。
细水雾灭火系统适用于对灭火效率、水渍损失控制及设备保护要求较高的场所，其典型应用场所主要包括：
